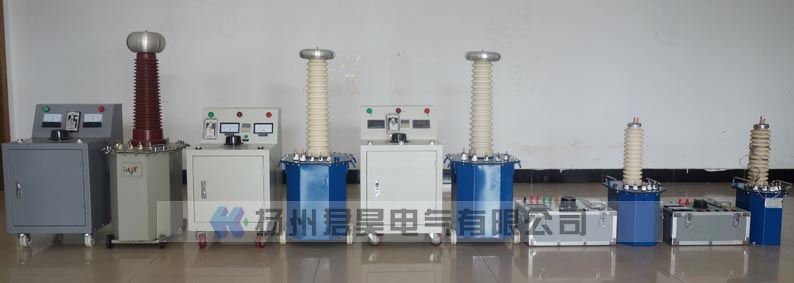

JHYDJ系列工頻交直流（串激）試驗變壓器|油浸式

更新：2014-12-22 9:27:40??????點擊：

說明書下載：???
型號：???JHYDJ

產品介紹

產品概述

JHYDJ系列工頻交直流（串激）試驗變壓器|油浸式適用于電力系統、工礦企業、交通、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。

—————————————————————————————————————————————————————

產品別稱

油浸式高壓試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、Satons高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀、JHYDJ系列工頻交直流（串激）試驗變壓器|油浸式

—————————————————————————————————————————————————————

工作原理

將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

—————————————————————————————————————————————————————

容量選擇

標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9

式中： Pn----標稱試驗變壓器容量（kVA）

Vn-----試驗變壓器的額定輸出高壓的有效值（kV）

K------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。

Ct-----被試品的電容量（PF）

ω----角頻率， ω=2πf， f----試驗電源的頻率

被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：

簡單的橋式或懸式絕緣子幾十微法

簡單的分級套管 100 – 1000PF

電壓互感器 200 – 500PF

電力變壓器 < 1000kVA - 1000PF

> 1000kVA 1000 – 10000PF

高壓電力電纜和油浸紙絕緣 250 – 300PF/m

氣體絕緣 - 60PF/m

封閉變電站，SF6氣體絕緣 100 – 10000PF

對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考

Vn = 50–100kV K=4

Vn = 150–300kV K=3

Vn > 300kV K=2

—————————————————————————————————————————————————————

常用規格型號參數一覽表

規格	容量（kvA）	高壓輸出		低壓輸出		儀表	變比	溫升℃
規格	容量（kvA）	電壓（kv）	電流（mA）	電壓（v）	電流（A）	電壓（v）	高/儀	30分鐘
1.5/50	1.5	50	30	200	7.5	100	500	10
3/50	3	50	60	200	15	100	500	10
5/50	5	50	100	200	25	100	500	10
10/50	10	50	200	200	50	100	500	10
20/50	20	50	400	380	53	100	500	10
30/50	30	50	600	380	79	100	500	10
50/50	50	50	1000	380	120	100	500	10
5/100	5	100	50	380	13	100	1000	10
10/100	10	100	100	200	50	100	1000	10
20/100	20	100	200	380	53	100	1000	10
30/100	30	100	300	380	79	100	1000	10
50/100	50	100	500	380	132	100	1000	10
100/100	100	100	1000	380	263	100	1000	10
